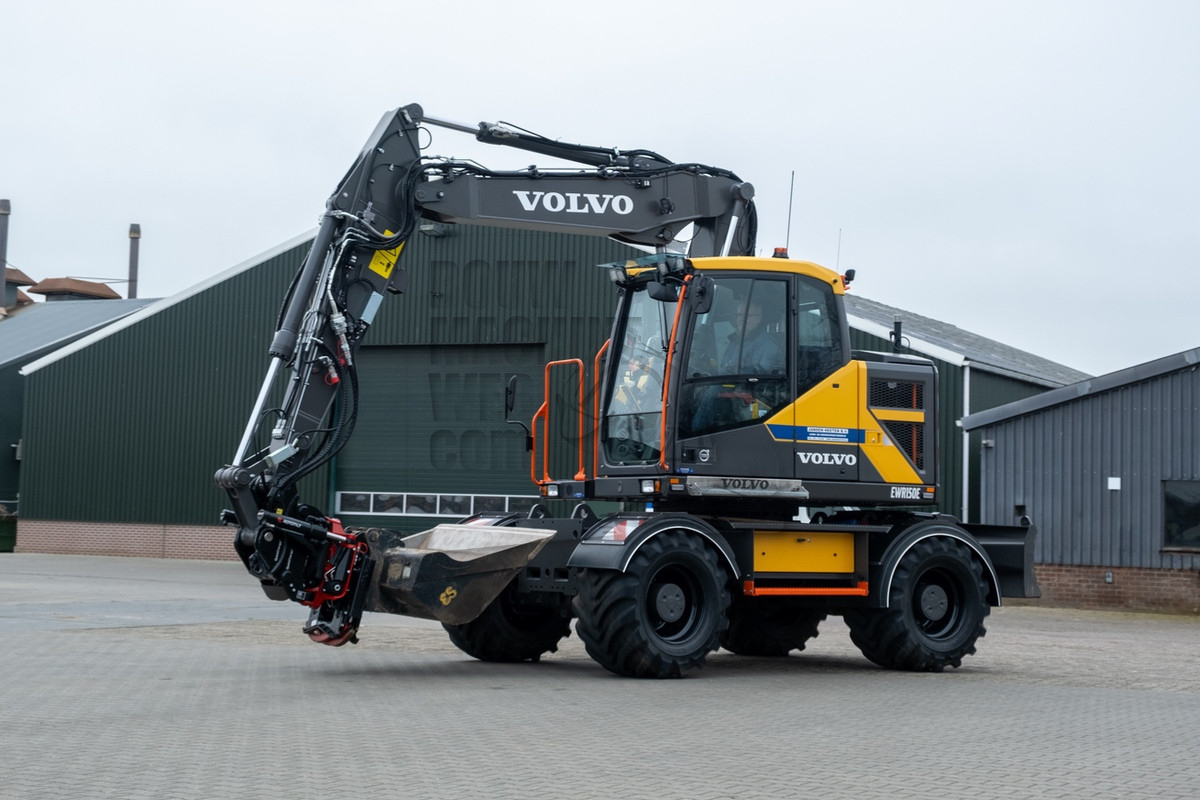

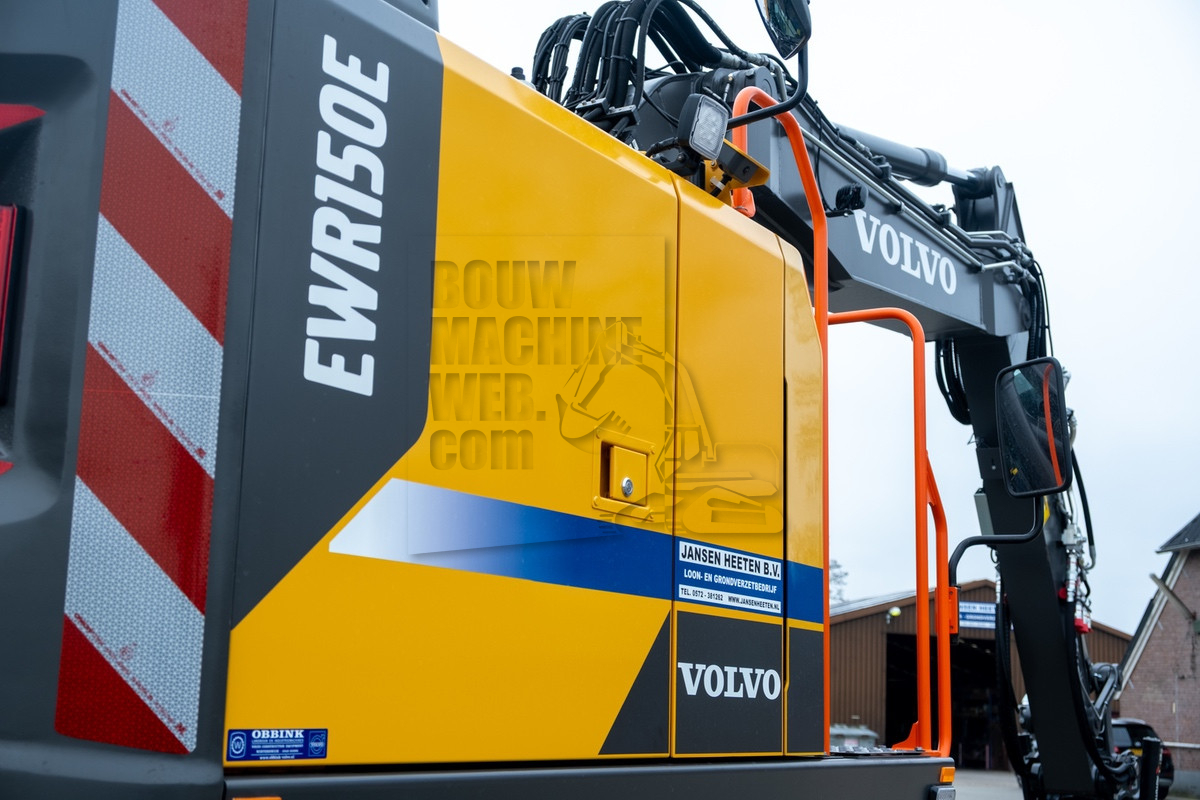

Voor Jansen Heeten B.V. is de recent geïnvesteerde Volvo inmiddels de vierde Volvo EWR150E binnen het bedrijf, een populair model in de 15 ton-klasse.

Van CW naar Open-S

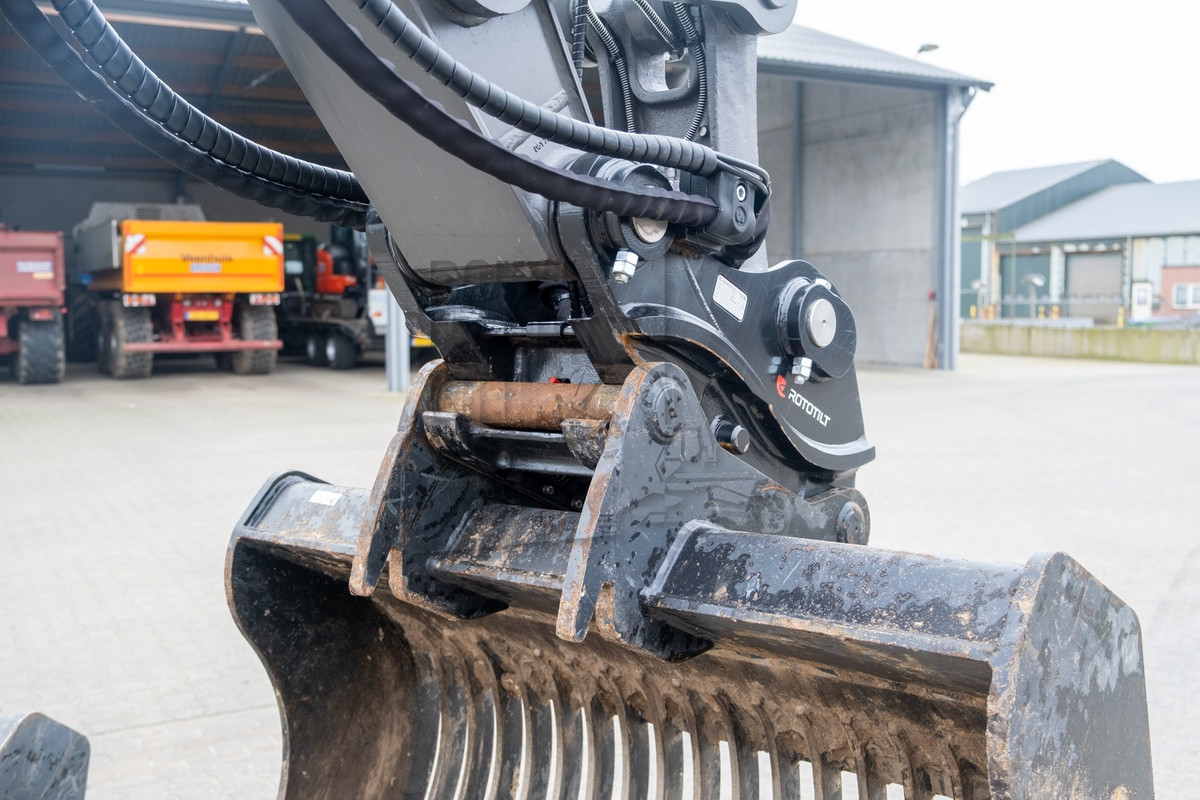

Bij Jansen gingen ze niet over een nacht ijs, met de wisseling van CW naar Open-S. Alle machines waren voorzien van CW-snelwissels met dito bakophanging, waardoor uitwisseling van uitrustingsstukken regelmatig gebeurde. Echter bij de keuze voor een nieuwe machine werd er serieus gekeken naar andere opties. “Al snel waren mijn neef Niels en ik het met mekaar eens, voor het eigen werk wilden we de nieuwe machine graag uitrusten met een gripper, dit scheelt aardig wat manuren en de machine wordt nog productiever ingezet. Echter de gripper in combinatie met de CW-snelwissel zoals wij hem al jaren binnen ons bedrijf inzetten bood geen optie. Het geheel wordt te hoog en te zwaar, waardoor je veel opbreekkracht verliest. Toen hebben we gekeken naar een S-type snelwissel, hier wordt de gripper om de snelwissel heen gebouwd, waardoor het geheel lager is”, zo verteld Martin Jansen, mede-eigenaar van Jansen Heeten B.V.

Keuze S-type

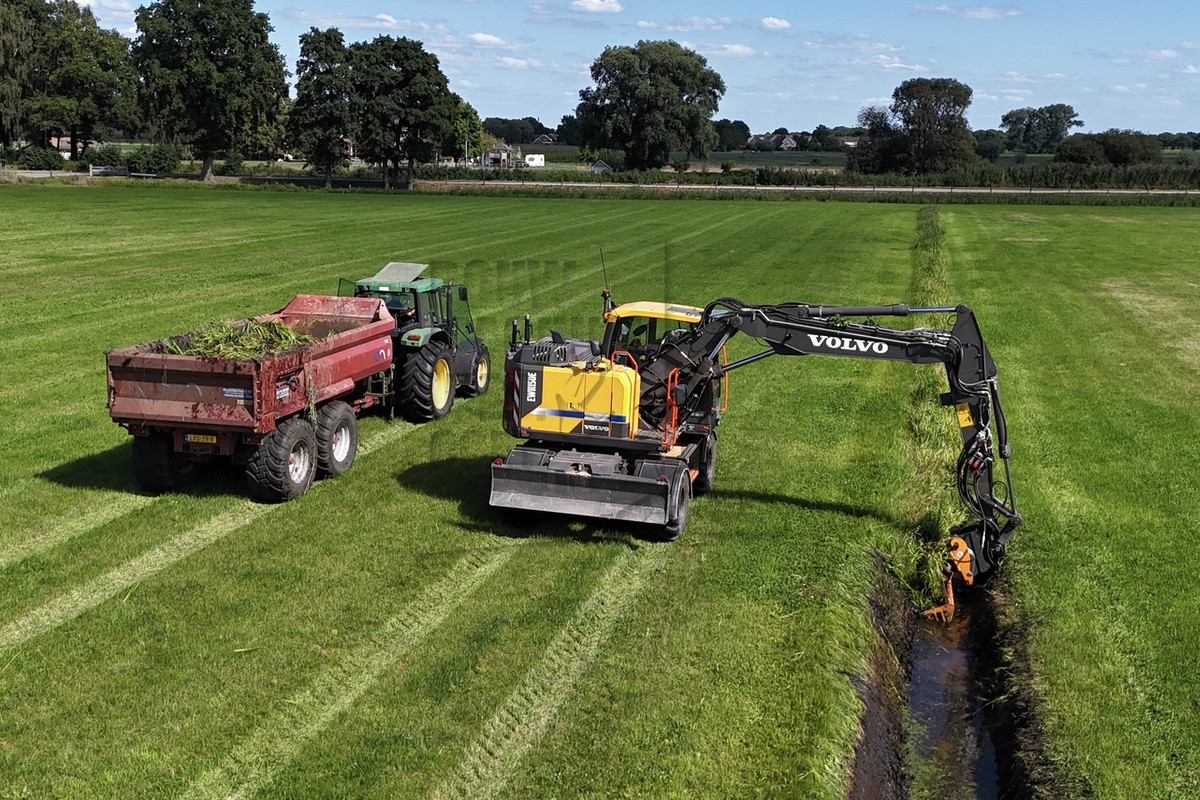

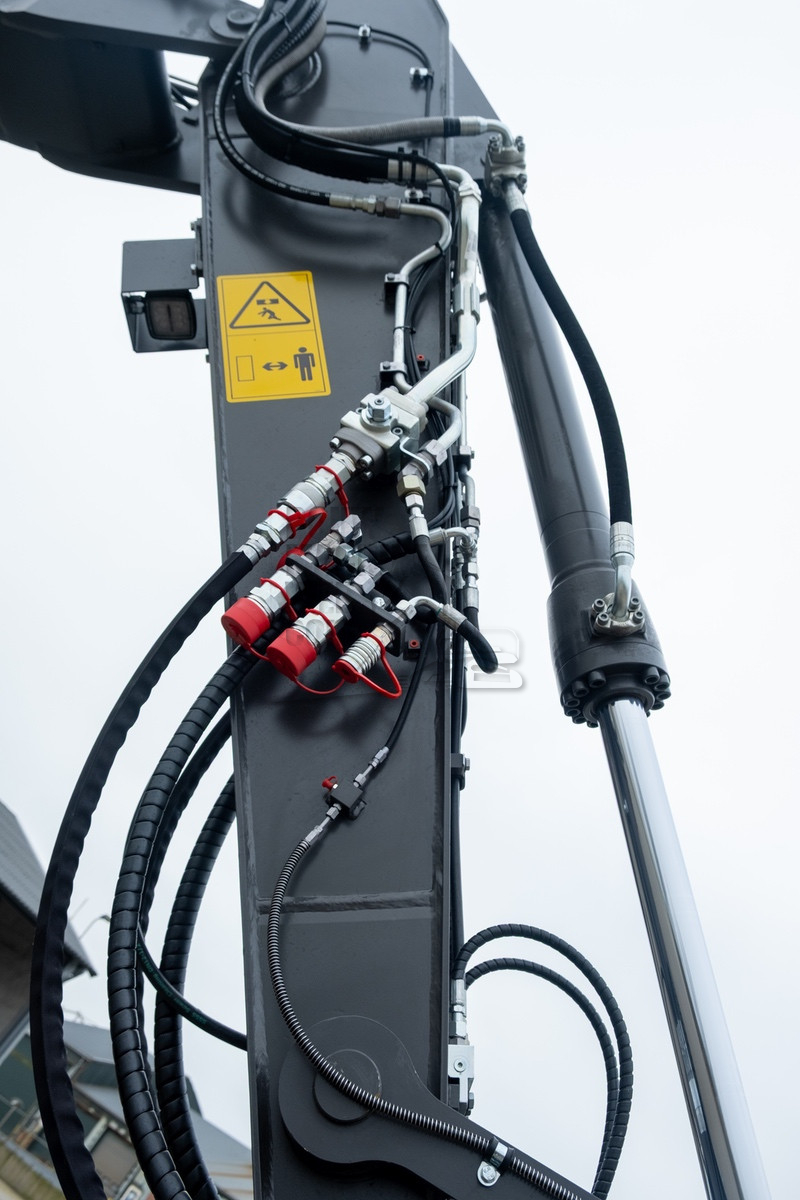

Toen bekend was dat het een S-type snelwissel moest worden is Jansen op onderzoek uitgegaan naar gebruikerservaring onder de verschillende gebruikers. De keuze viel toch weer uit bij Rototilt, een merk dat al jaren tevreden bij Jansen gebruikt wordt en waar veel ervaring mee opgebouwd is. “We gebruiken al vele jaren Rototilt RT40B en R4 draaikantelstukken aan onze machines. De ervaring hiermee is goed. Door de oliegevulde draaikrans is er een continue smering hiervan, waardoor er maar een minimale slijtage is. Bij het olie verversen wordt tevens alle vuil uit het rotorhuis verwijderd en is deze weer schoon. Van een eerder ingeruilde machine hebben we een draaikantelstuk bewaard, waardoor we eventueel bij reparatie of schade, hem kunnen wisselen, en de stilstand minimaal is”, gaat Martin Jansen verder. “Omdat wij ook sloten maaien, maar ook voor zwaarder opbreek- en laadwerk, wilden we ook graag het draaikantelstuk afneembaar hebben. Dan kun je kiezen voor schroef- of Fasterkoppelingen, maar bij beide moet je uitstappen. Toen hebben we serieus naar een volhydraulische oliekoppeling gekeken en ook hier viel de keuze op Rototilt, gezien deze voldoen aan Open-S en uitrustingstukken die hieraan voldoen onderling uitwisselbaar zijn.” Het afneembare draaikantelstuk heeft zich inmiddels bewezen op een rioolreconstructie. “Bij het rooien van rioolputten koppelt Gert het draaikantelstuk af en kan hij volop gebruik maken van de opbreekracht aan de bak om de put te rooien. Het draaikantelstuk wordt daarmee gespaard.”

Combinatie

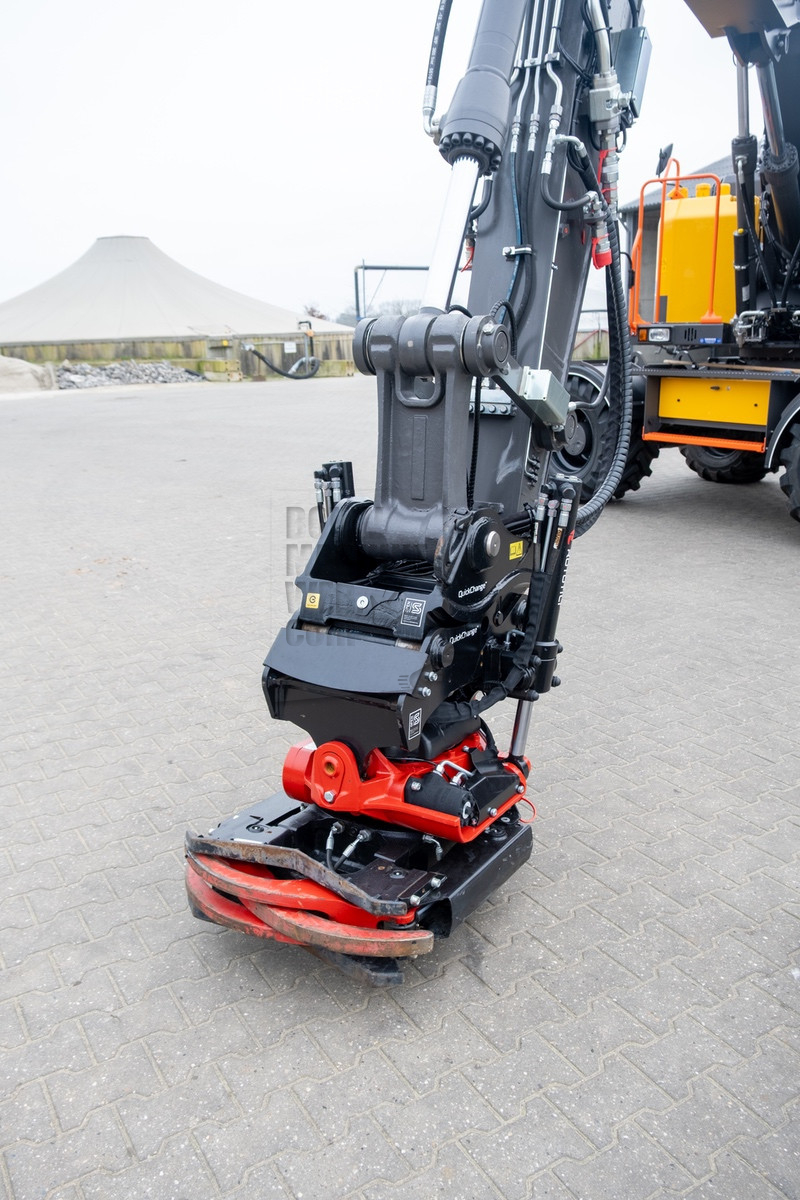

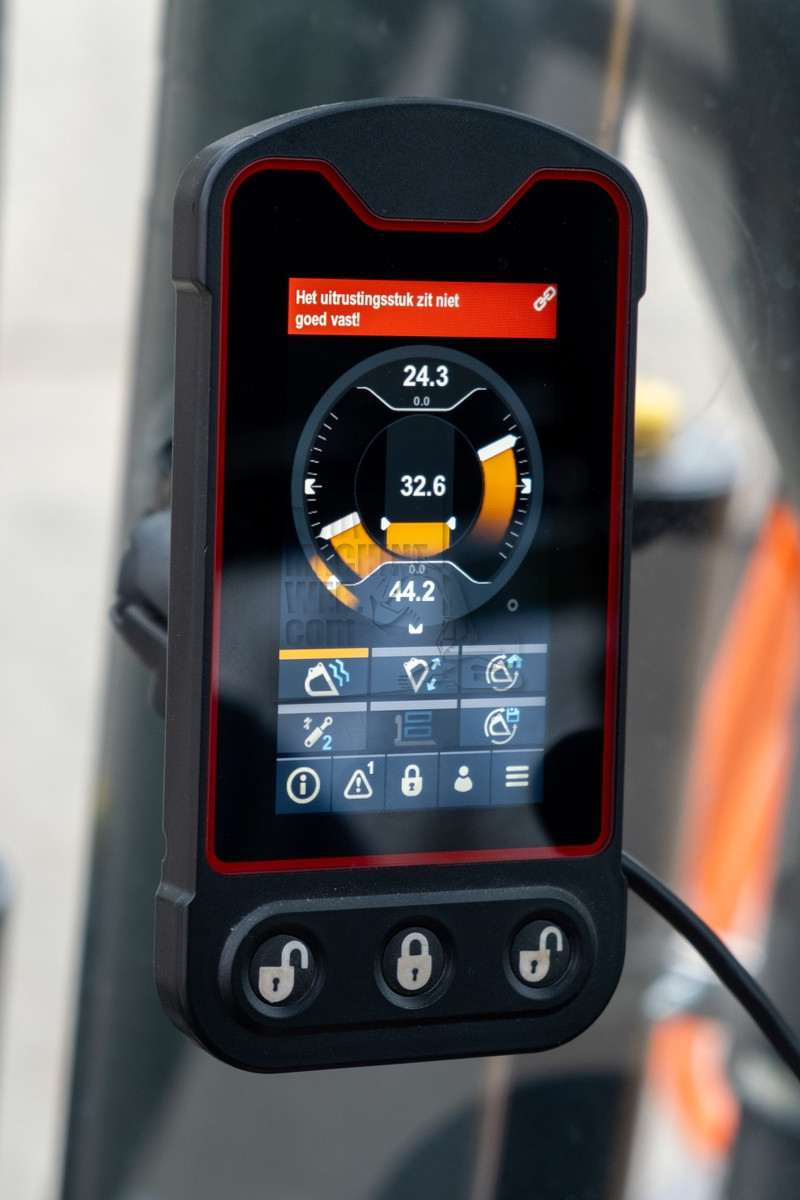

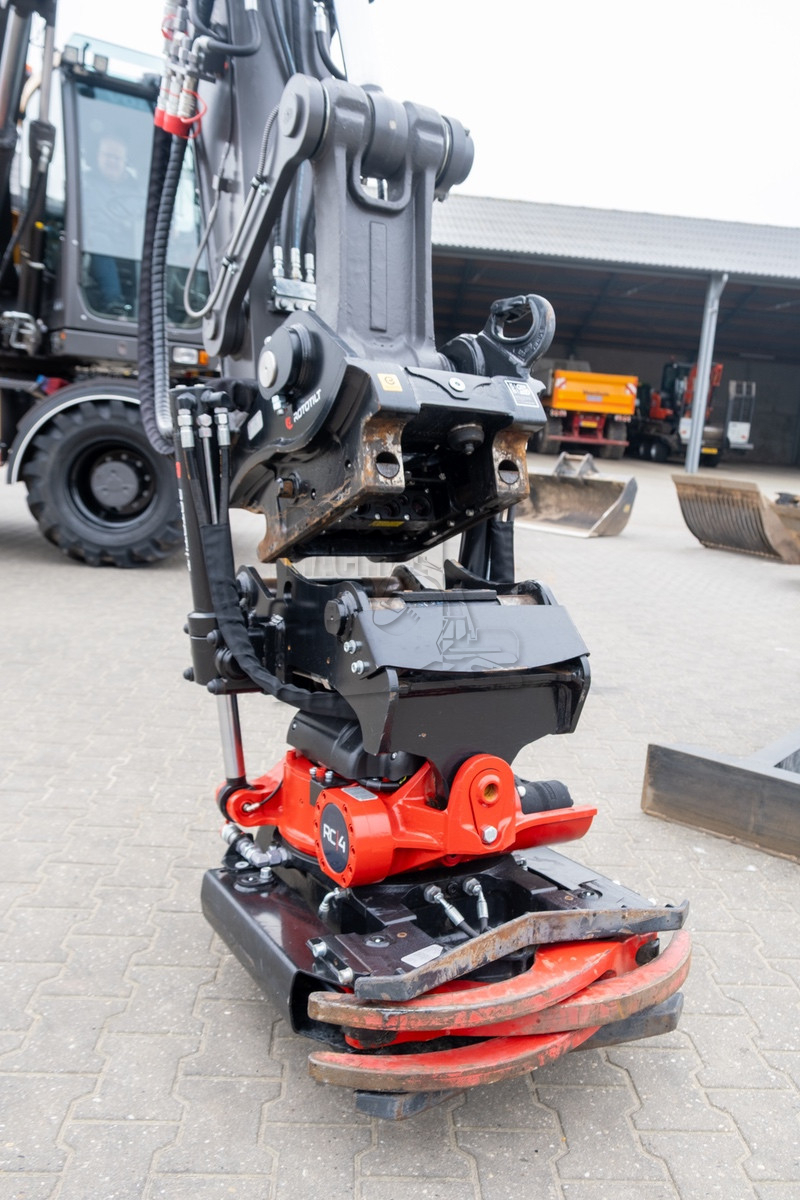

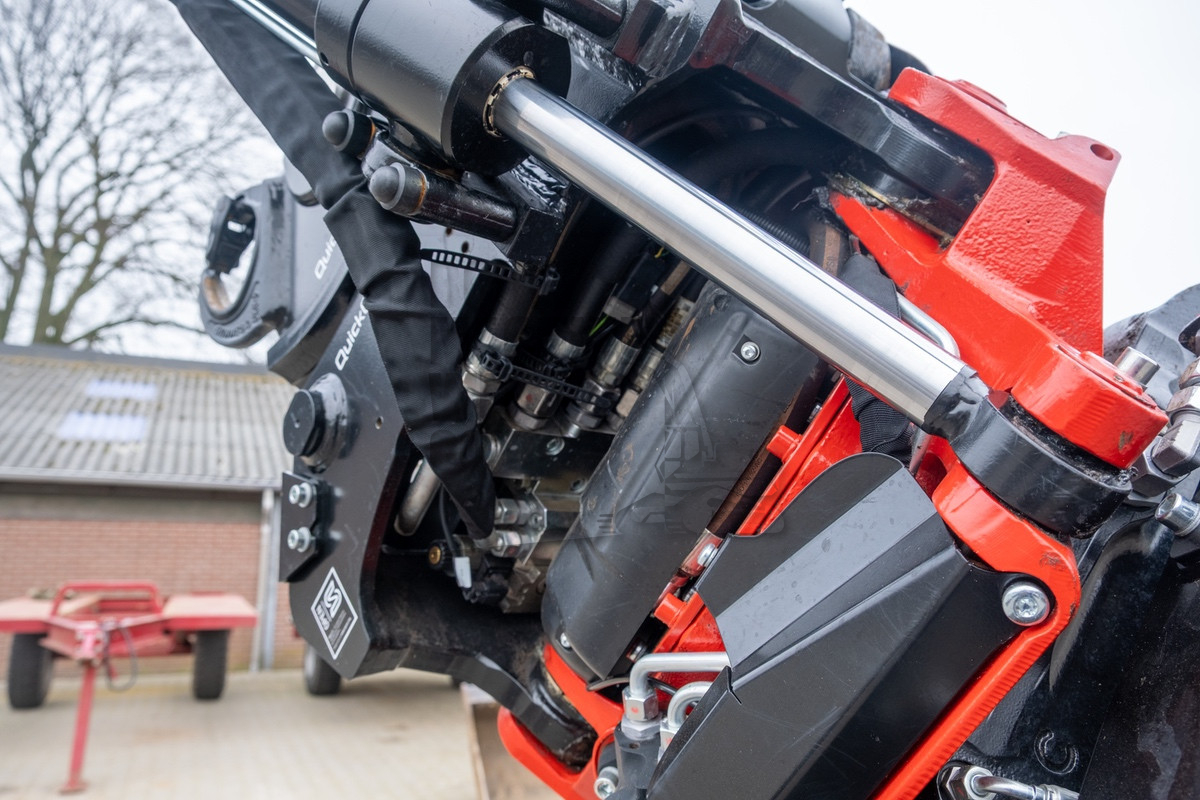

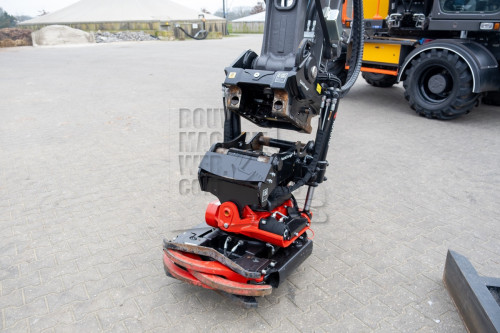

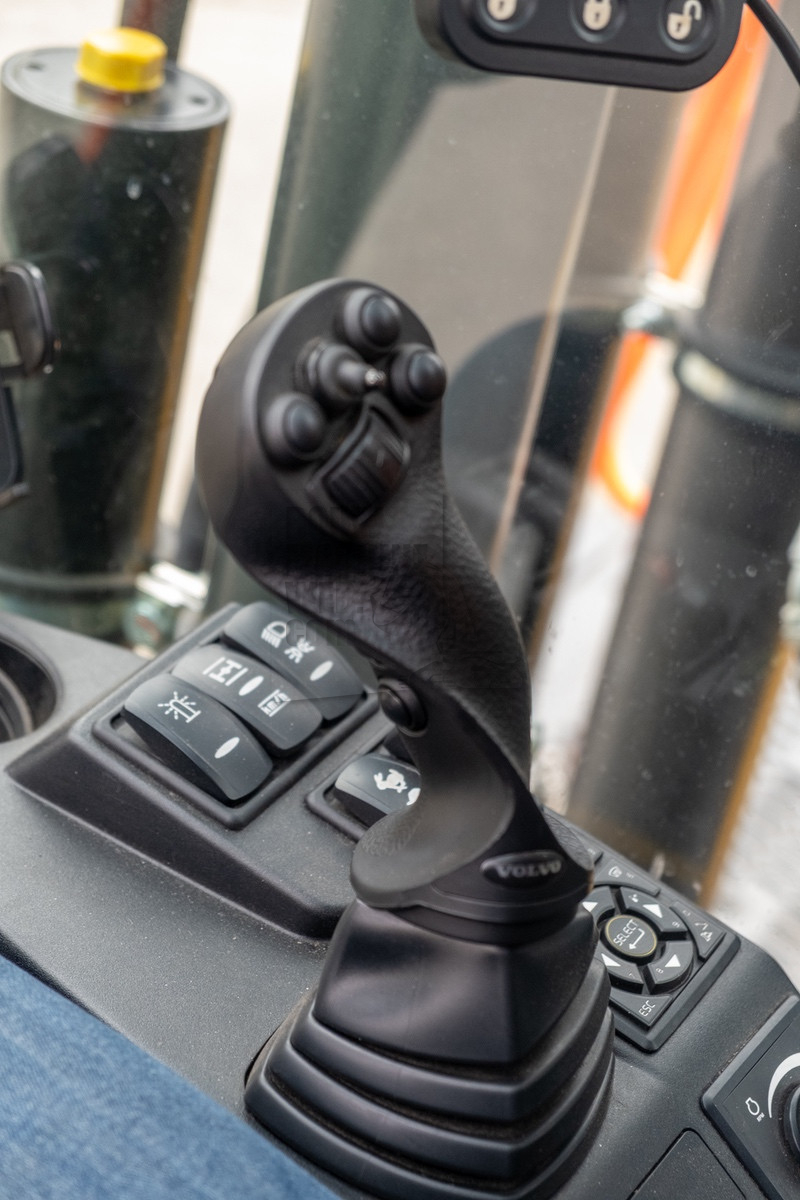

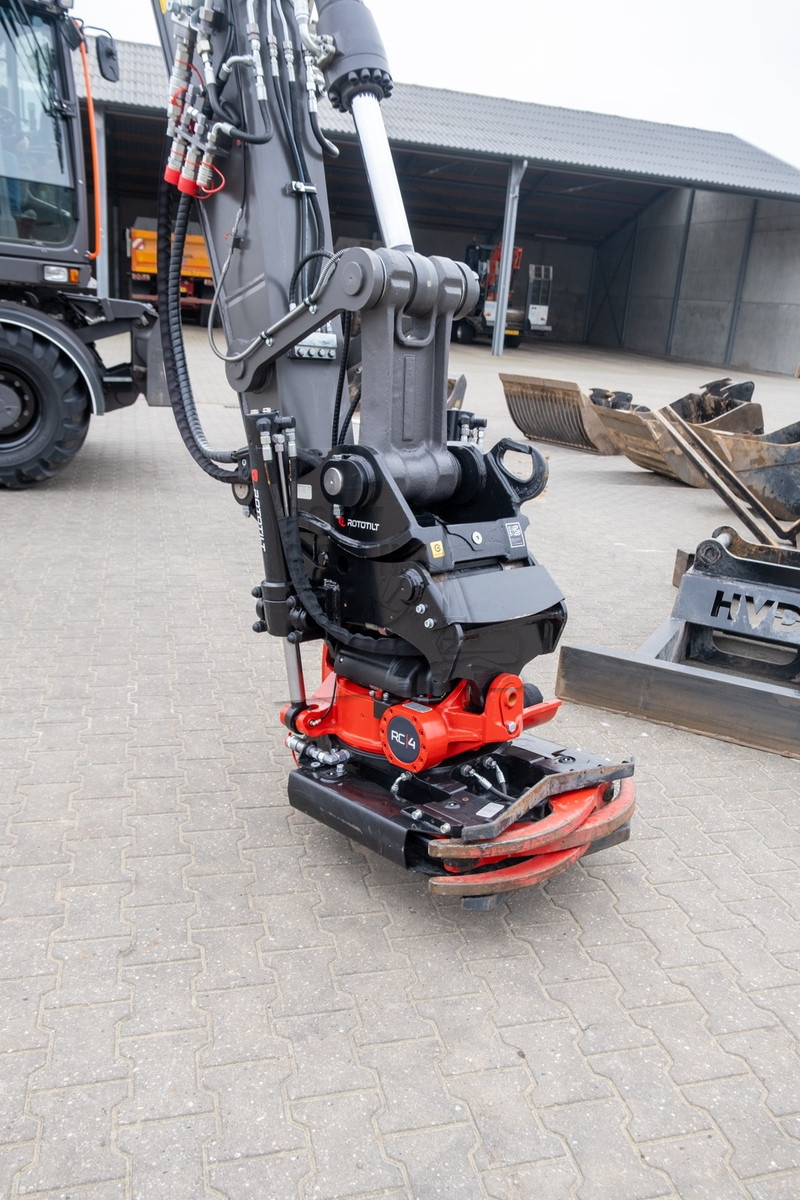

Door Jansen’s keuze is het een gehele Rototilt combinatie geworden. Met een QuickChange OQ60-5 snelwissel aan de machine, een RC4 draaikantelstuk met OQ60-5 opname aan de bovenzijde en S60 aan de onderzijde, waarbij het geheel compleet gemaakt is met een RG800 gripper. De besturing werkt via de Rototilt RC controller die aangesloten is op het Volvo SmartConnect systeem. SmartConnect is ontworpen voor draaikantelstukken met 2-slangen. Hierbij wordt de controller van de fabrikant gekoppeld aan het ‘netwerk’ van de machine en de L8 joysticks af-fabriek zijn ingebouwd en dat scheelt een hoop gesleutel in de cabine bij het opbouwen van de machine.

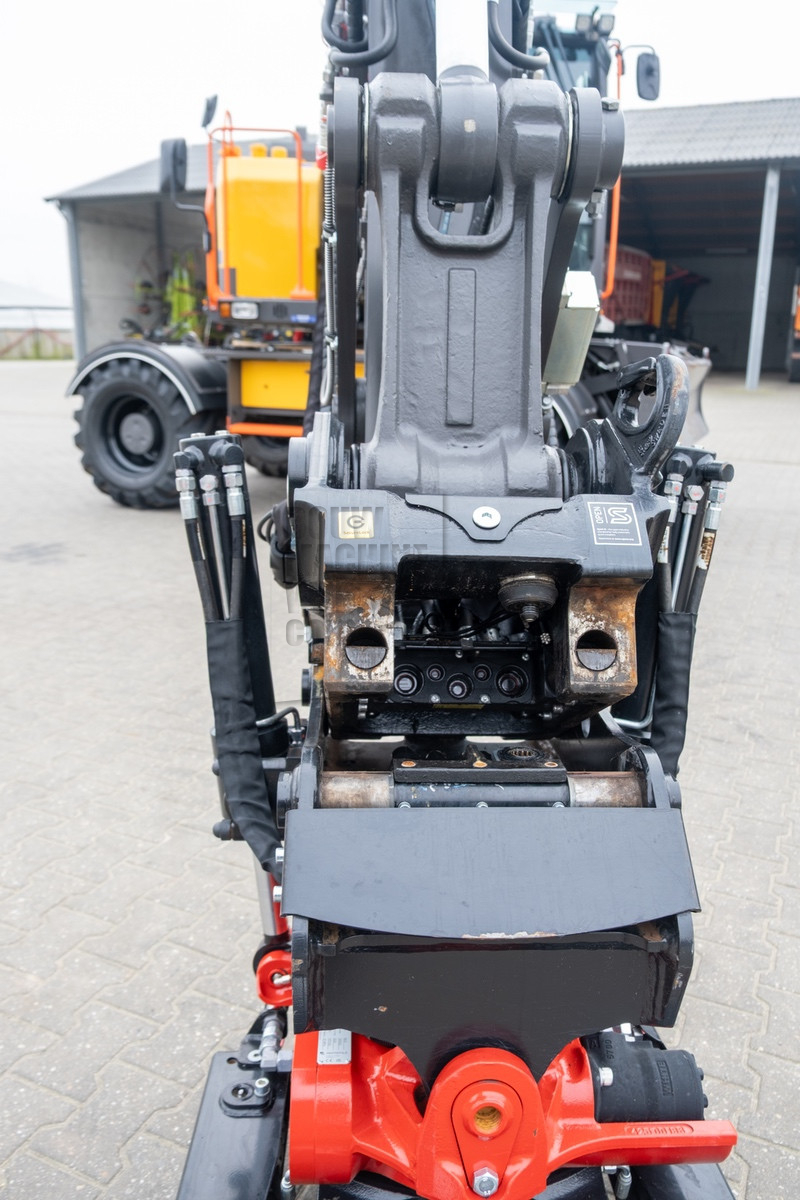

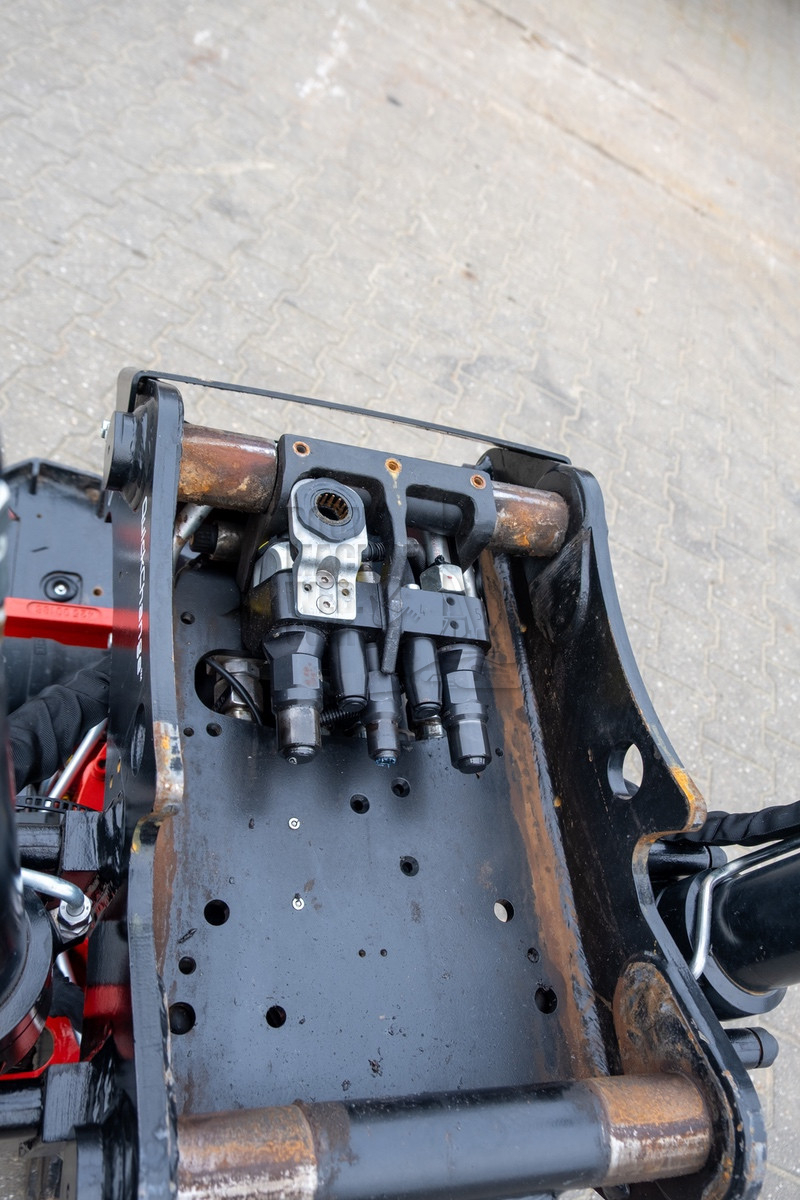

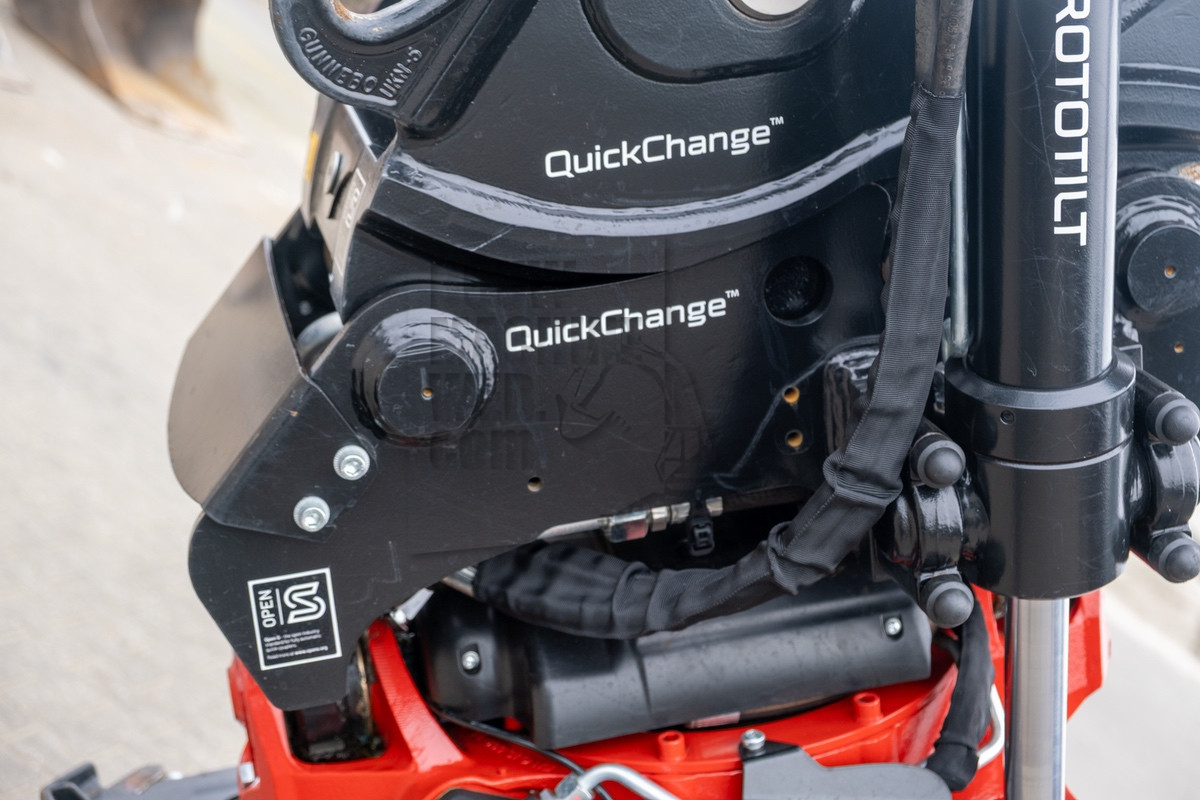

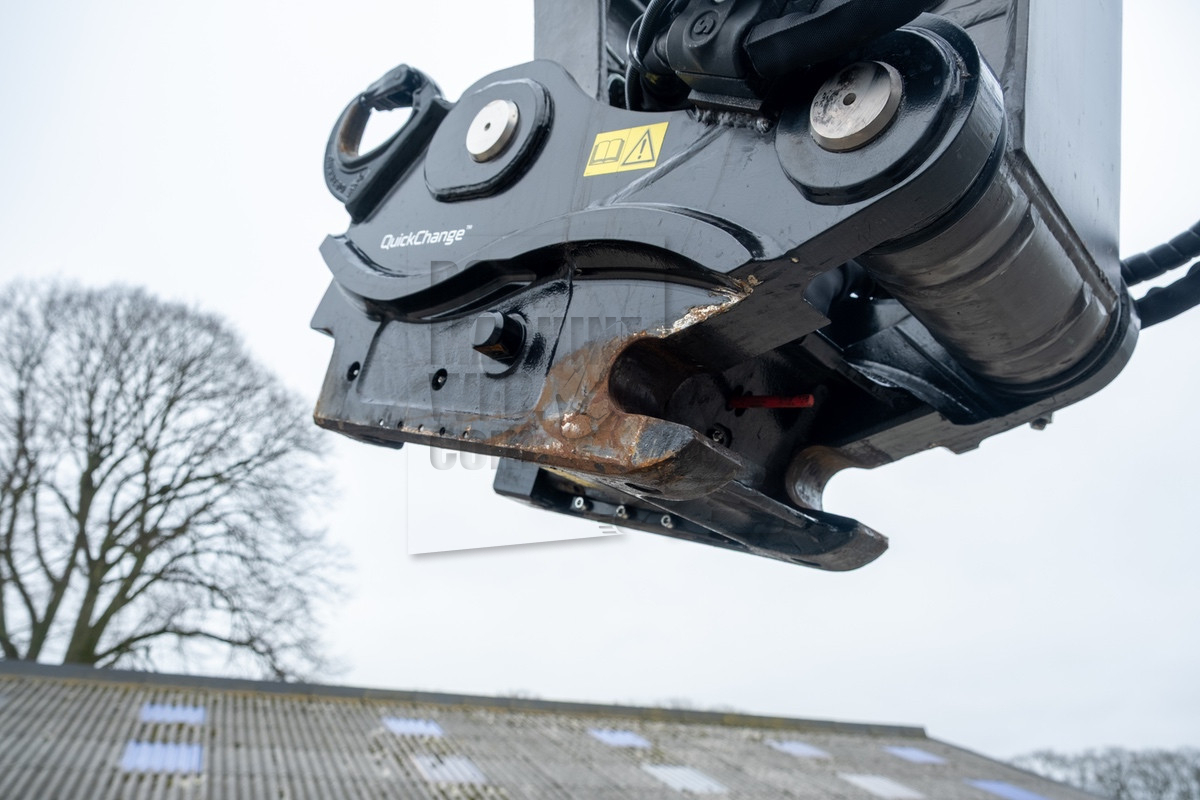

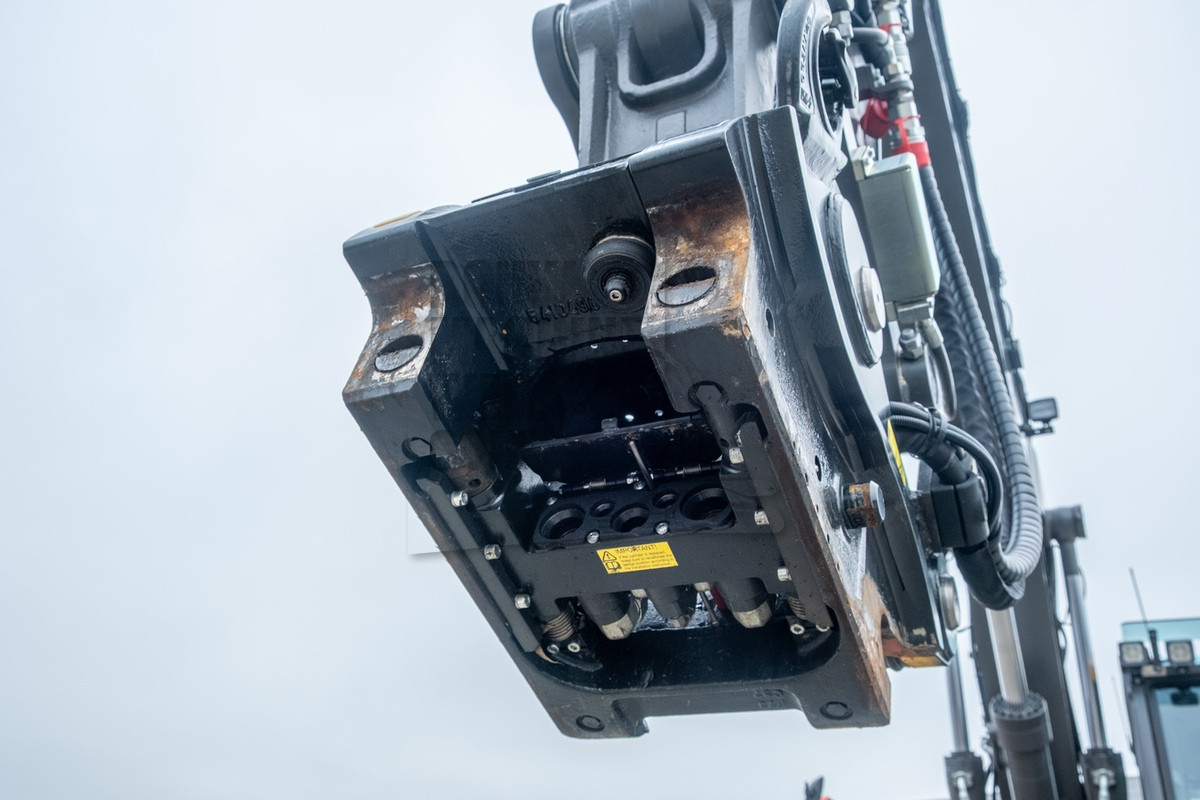

De QuickChange-lijn snelwissels van Rototilt zijn leverbaar voor machines van 5 tot 43 ton. De OQ60 is geschikt voor graafmachines van 8 tot 19 ton en is leverbaar in twee uitvoeringen. De OQ60-4 beschikt over maximaal vier koppelingen, terwijl de OQ60-5 erover maximaal vijf kan beschikken. Veelal worden twee koppelingen gebruikt voor de lage druk en twee voor de hoge druk. De vijfde koppeling kan gebruikt worden voor de lekleiding of vetdoorvoer van het smeersysteem. Tevens zijn de QuickChange snelwissels voorzien van een Q14 stekker om de aanbouwdelen ook elektrisch te kunnen koppelen, voor het bedienen van bijvoorbeeld het draaikantelstuk, maar ook gegevens van de machinebesturing kunnen worden doorgegeven. De Q14-stekker is een open stekker, die een zelfreinigend ontwerp heeft en volledig waterdicht is wanneer deze aangekoppeld is.

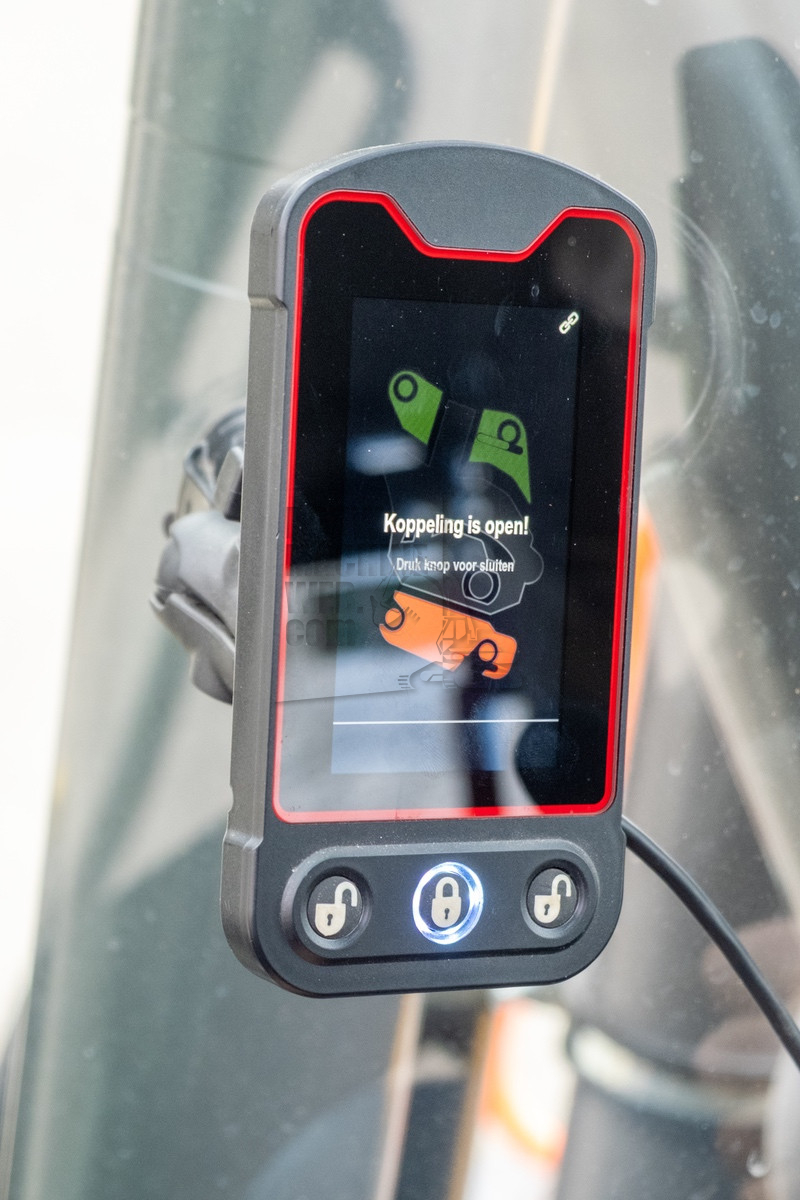

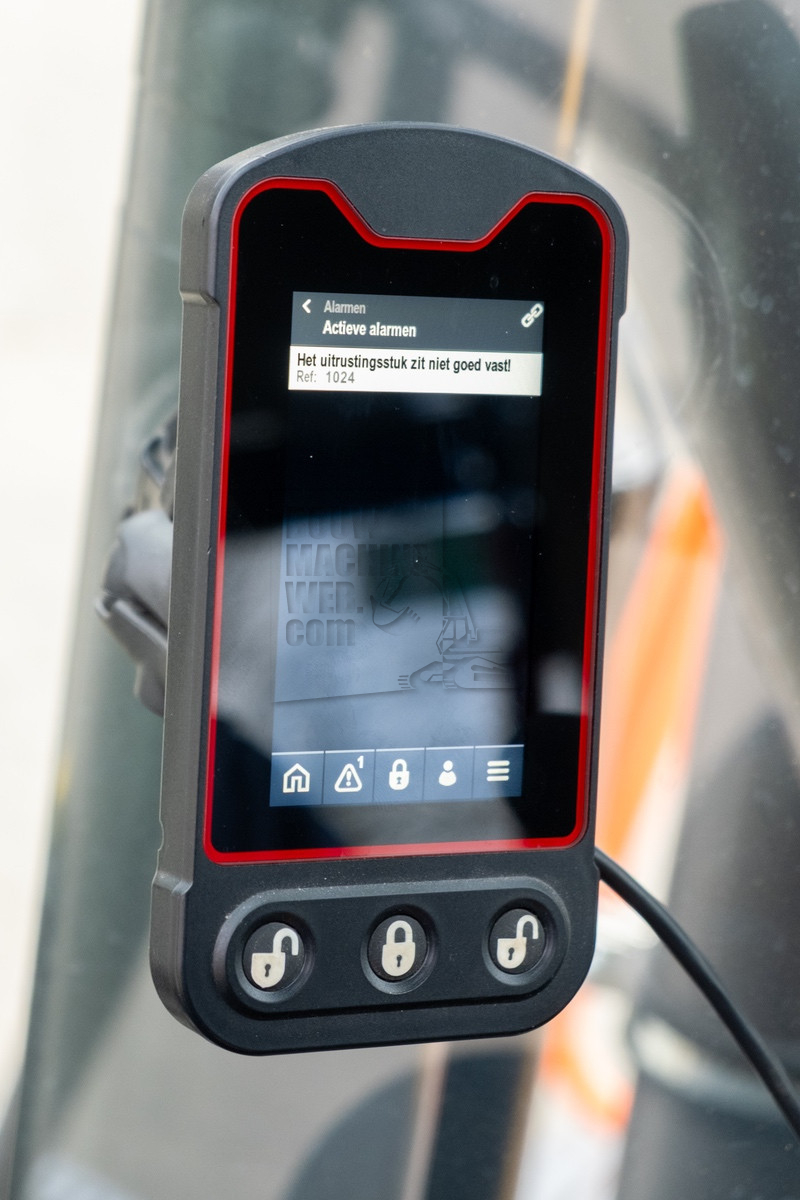

Om de veiligheid te garanderen, beschikken de QuickChange snelwissels ook over het Rototilt SecureLock bewakingssysteem. Deze bewaakt continue de vergrendeling en waarschuwt de machinist als er zich problemen voordoen.

Goede ervaring

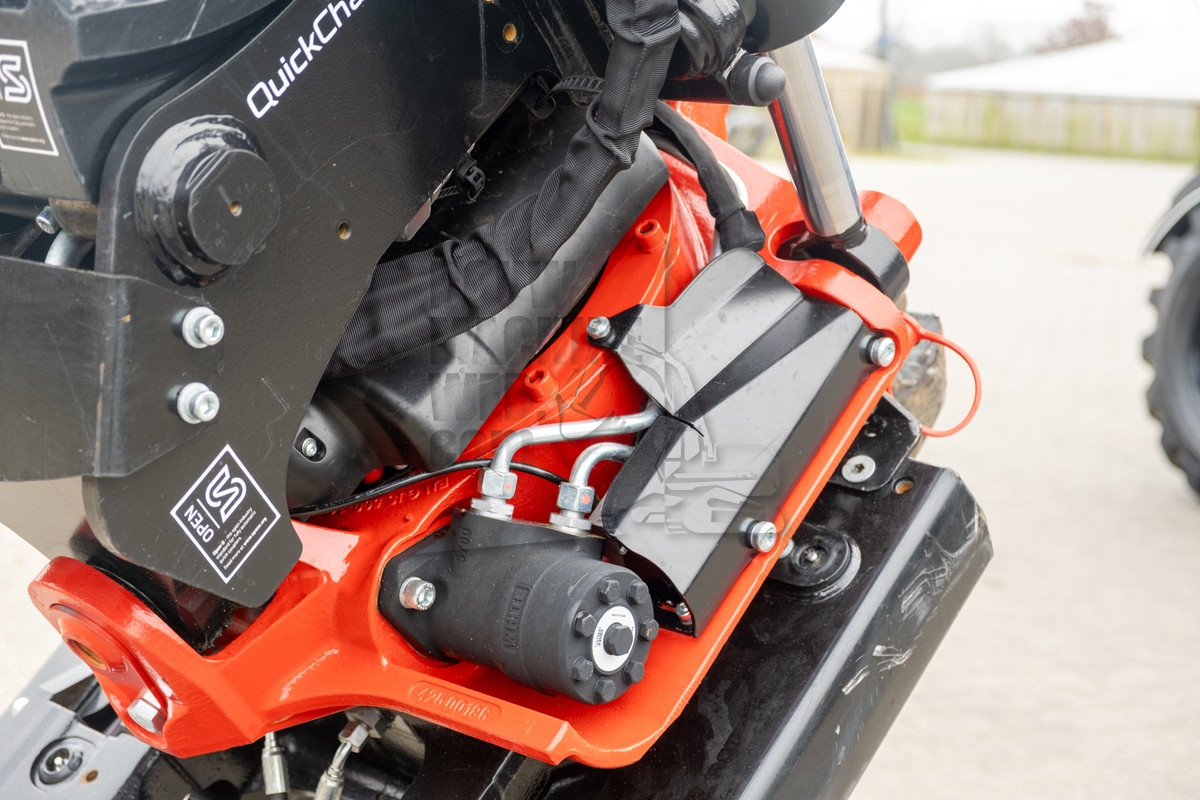

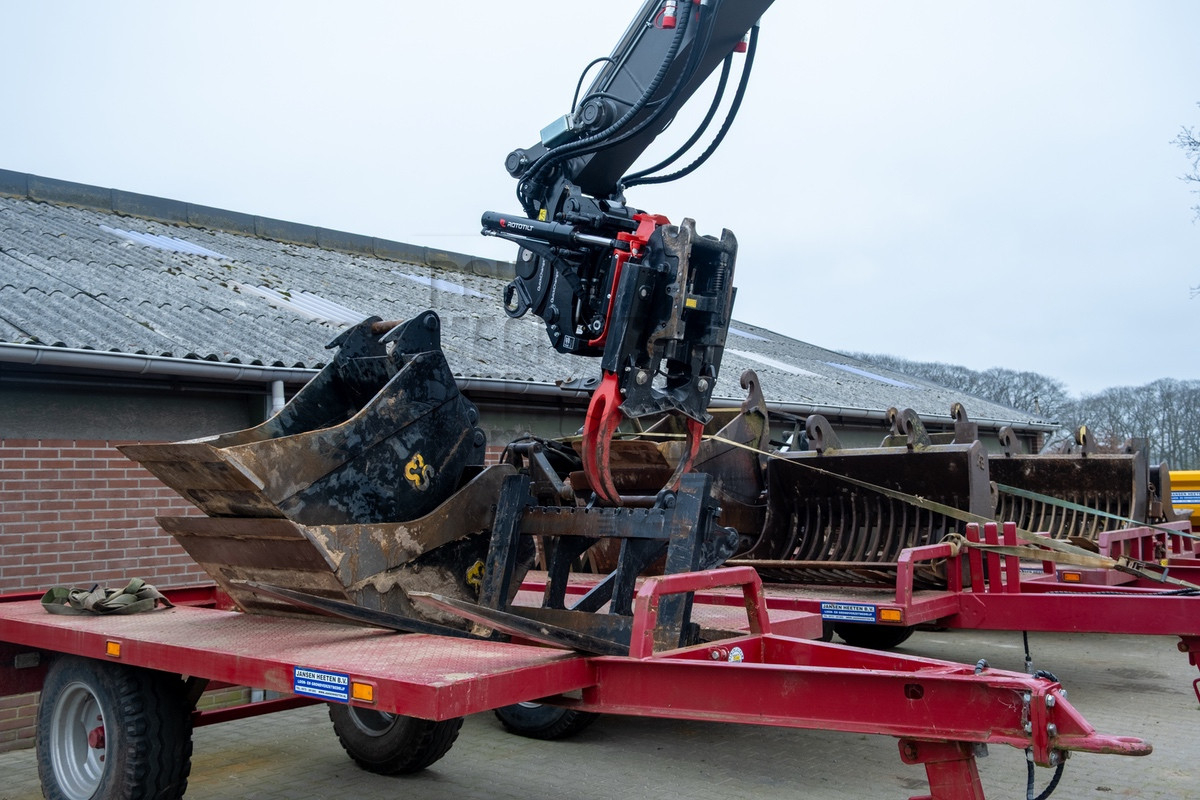

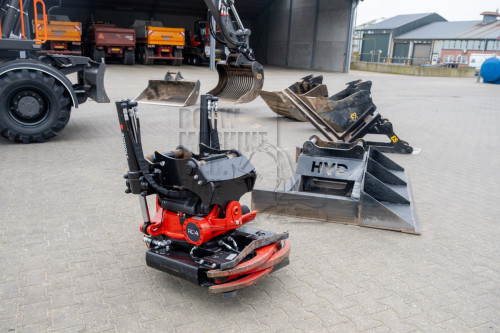

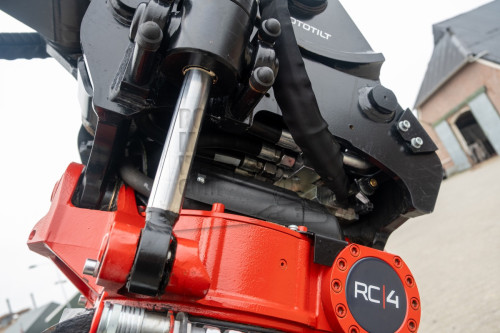

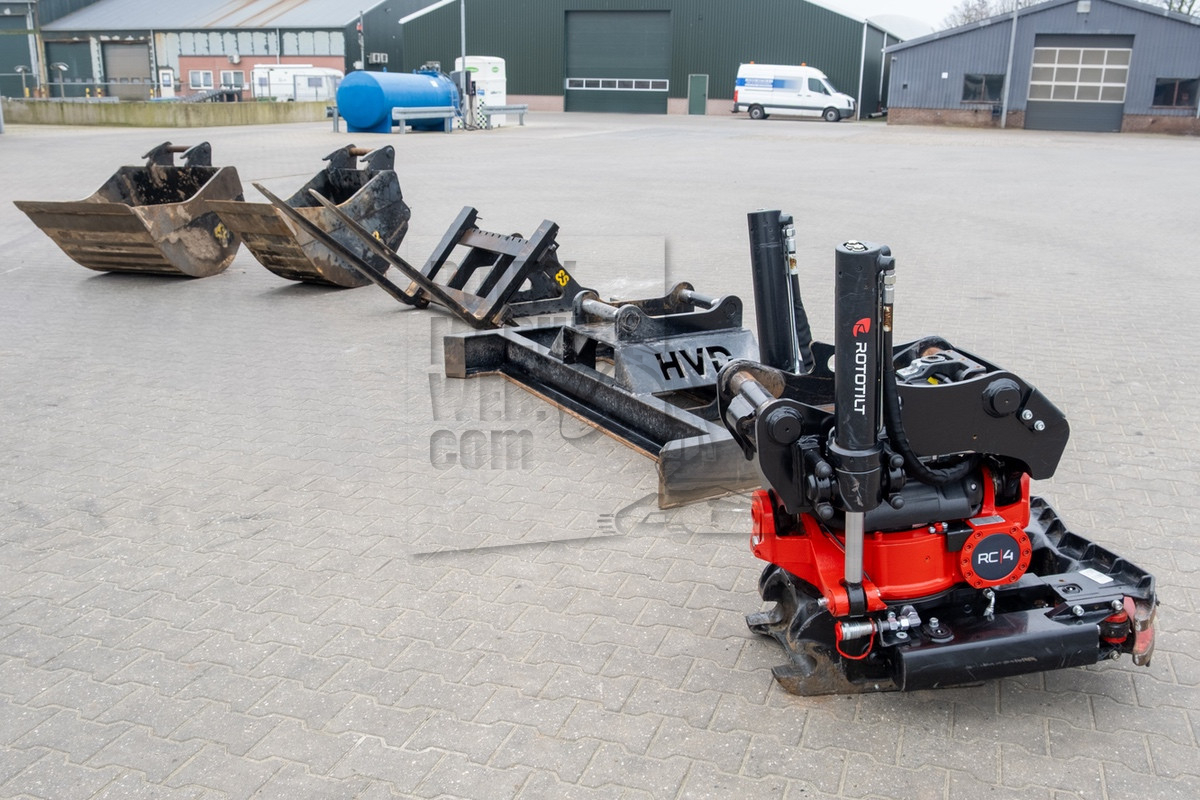

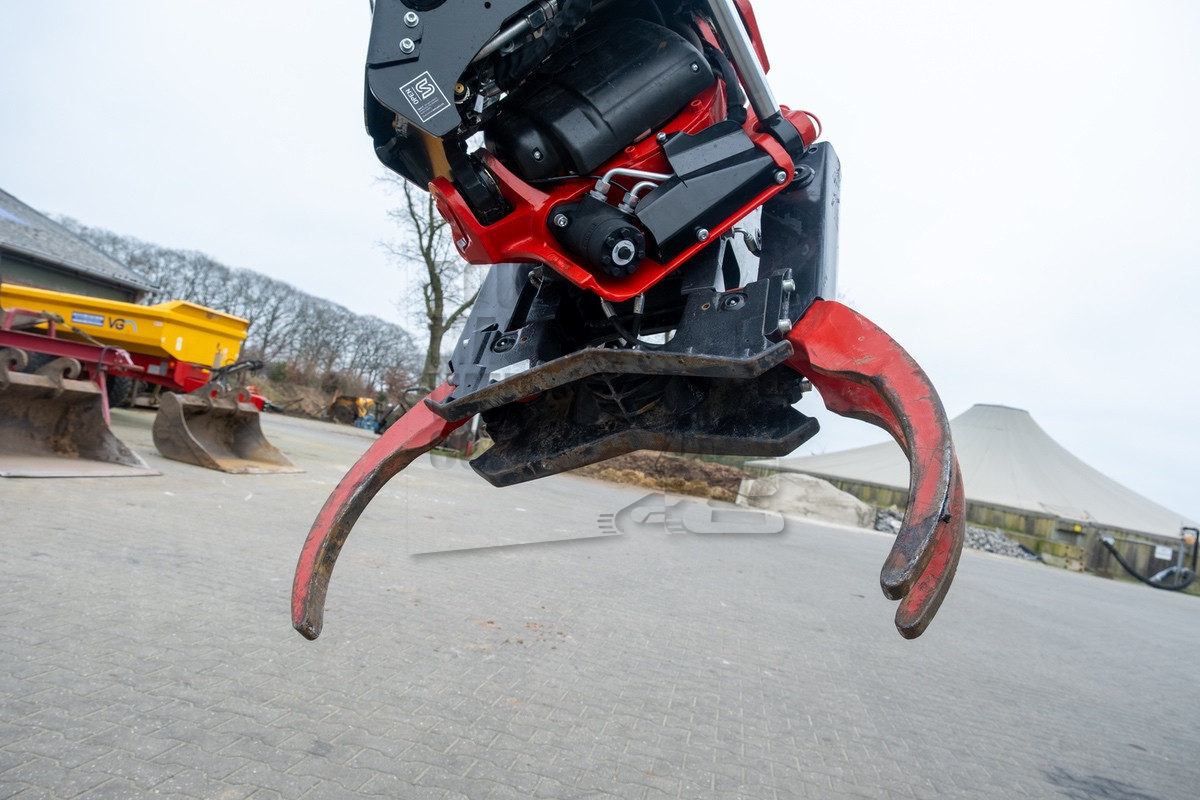

Door de opgedane ervaring met de RT40B en R4 draaikantelstukken van Rototilt was het vanzelfsprekend dat de nieuwe een RC4 werd. Deze is geschikt voor graafmachines van 10 tot 16 ton. De RC-serie is de allernieuwste generatie draaikantelstukken van de Noord-Zweedse leverancier. Door de keuze van de S-type snelwissel blijft het draaikantelstuk compact, ook met de gemonteerde RG800 gripper. Deze is gemonteerd rondom de snelwissel, waardoor er geen extra opbouwhoogte ontstaat. De gripper heeft een maximale opening van 800 mm en een maximale klemkracht van 13,6 kN. “Machinist Gert heeft veel plezier van de gripper. Deze is zo secuur aan te sturen dat hij er zelfs PVC-riool mee legt”, verteld Martin Jansen enthousiast.

Compleet plaatje

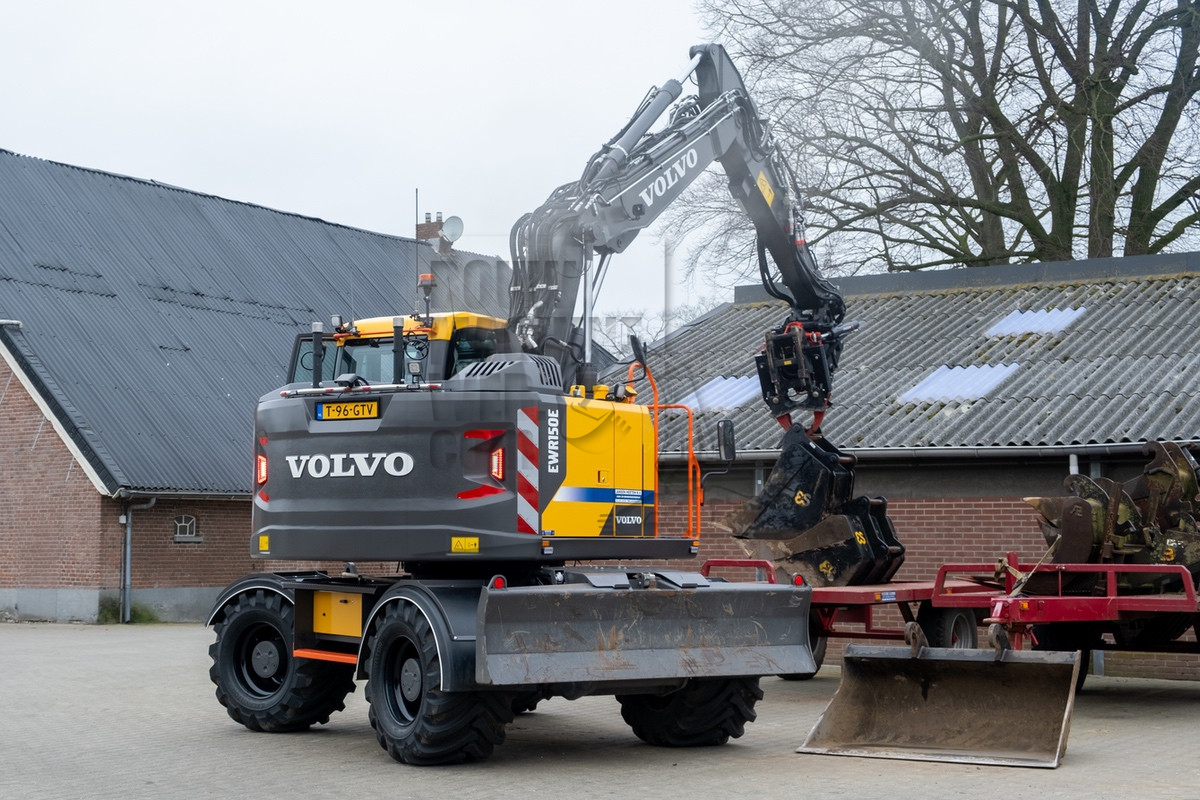

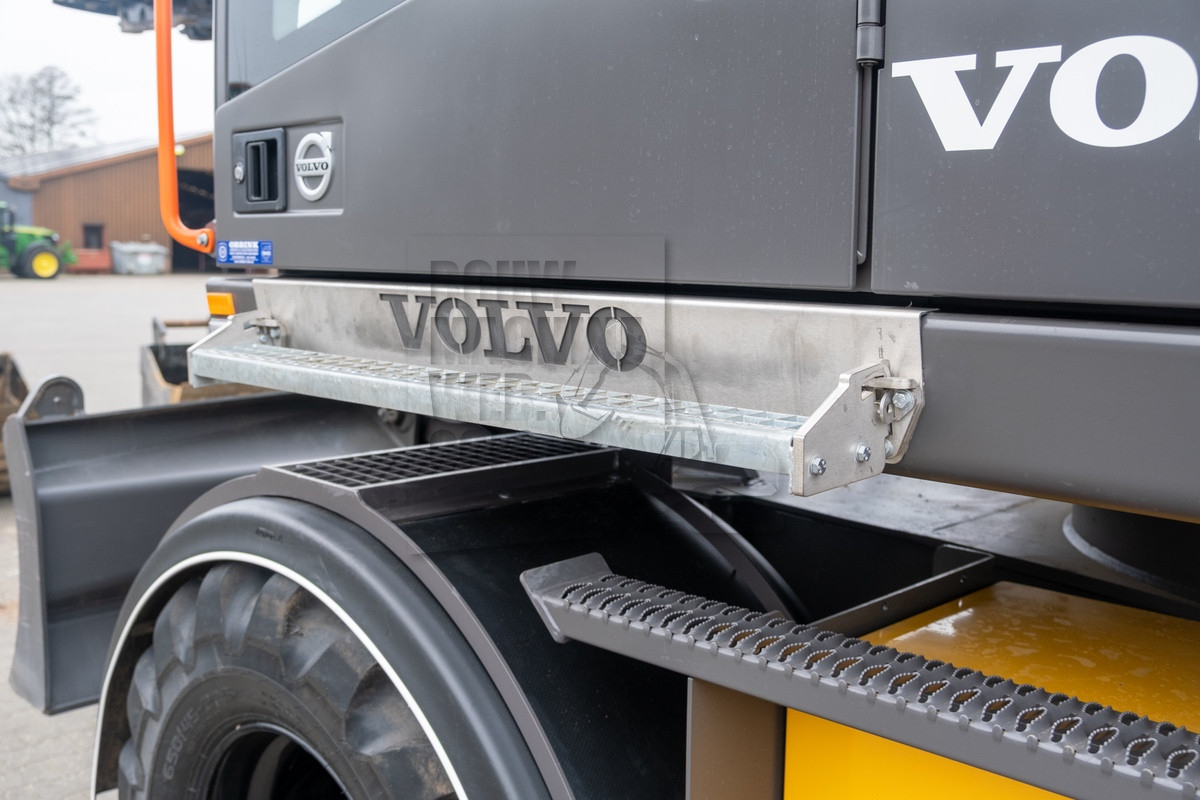

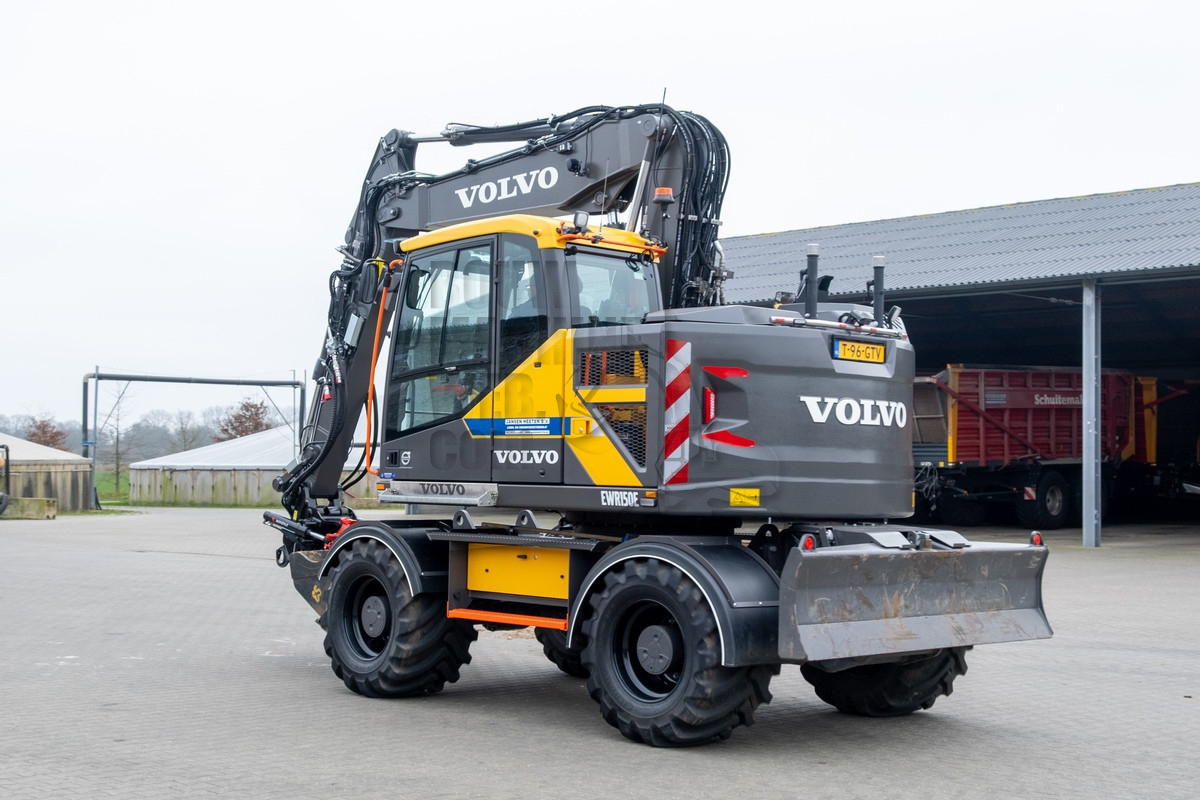

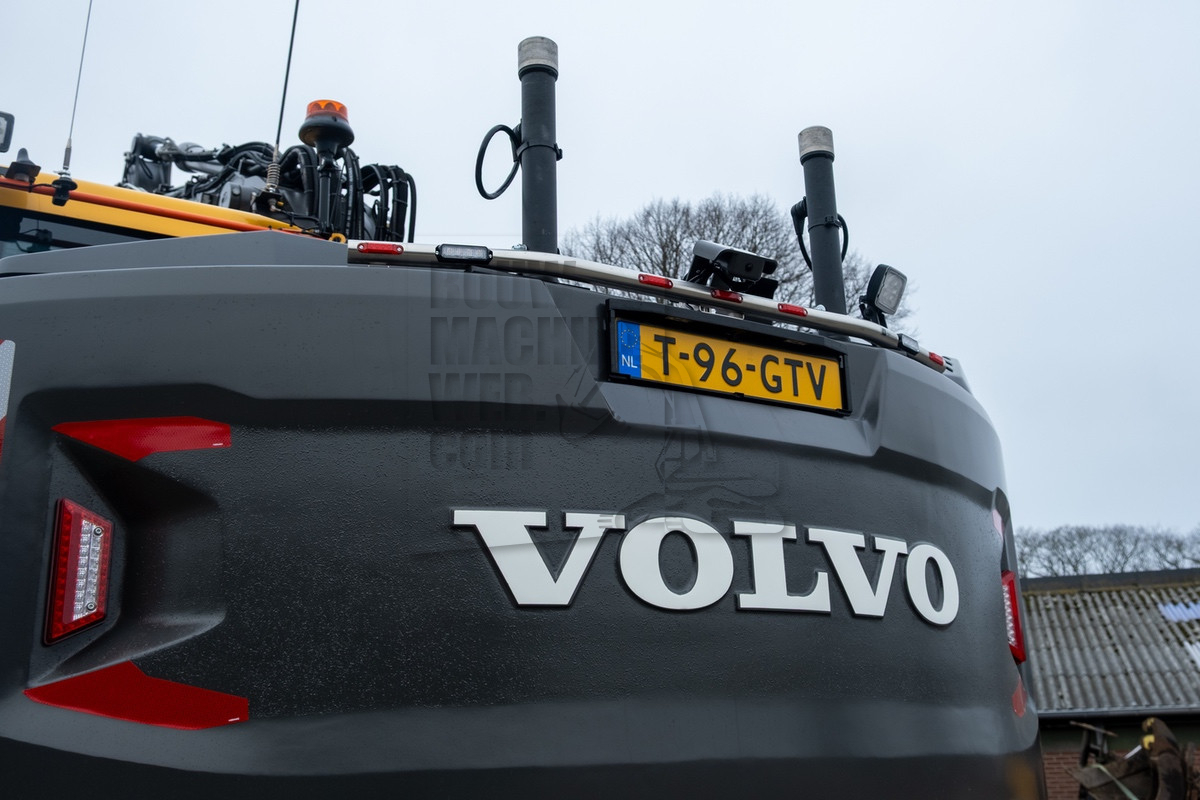

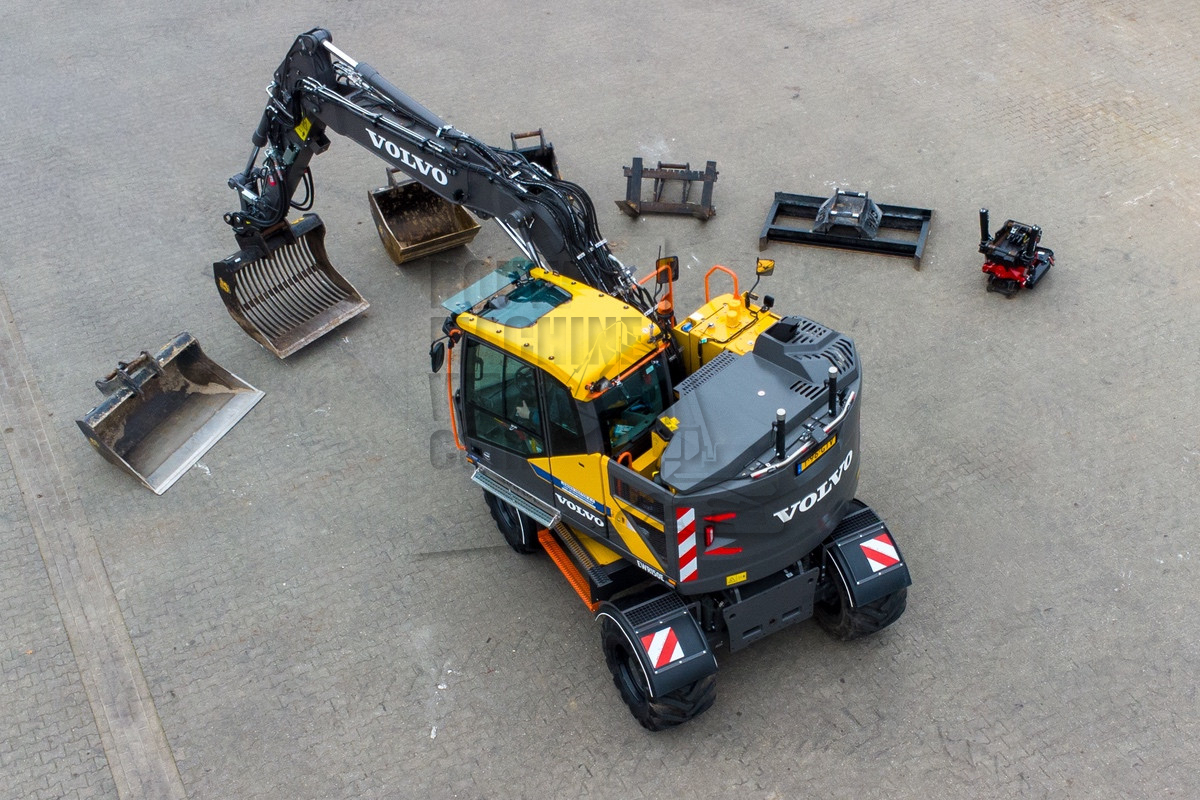

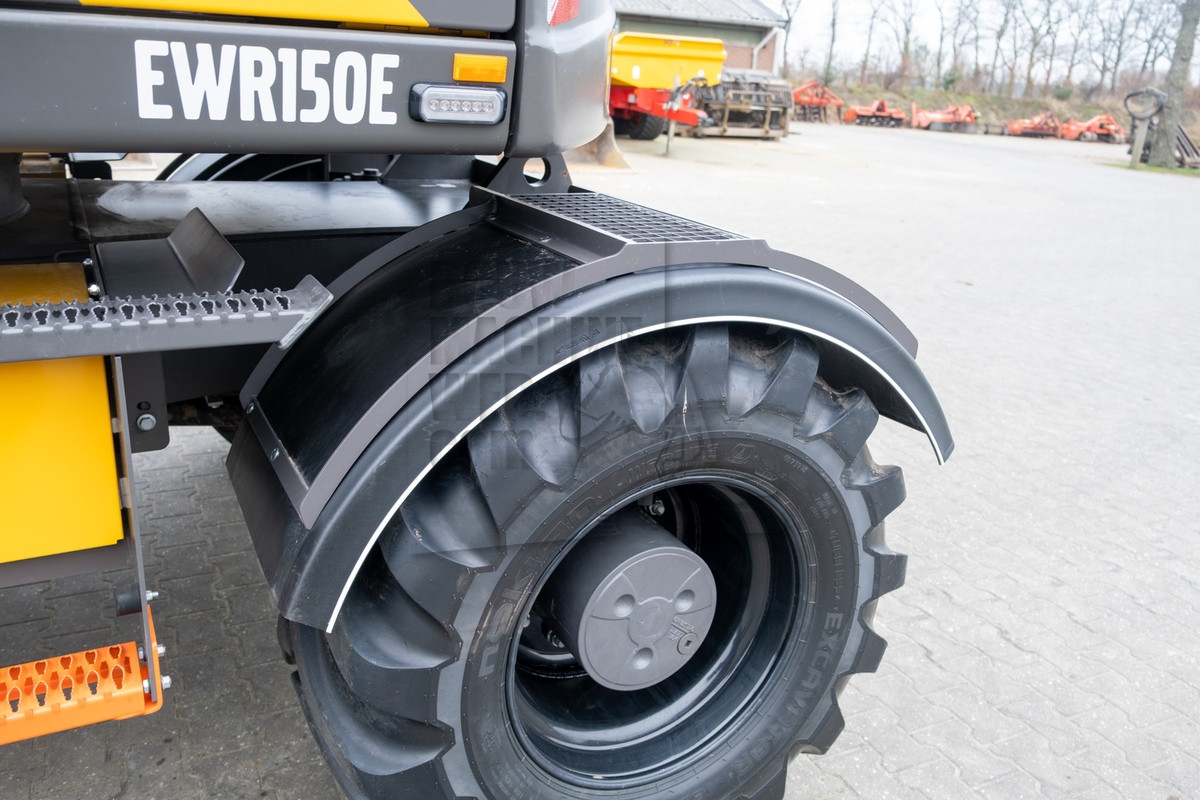

Volvo-dealer Obbink in Winterswijk leverde de Volvo EWR150E aan Jansen Heeten. In de werkplaats bij Obbink is de machine voorzien van Nokian Excavator 650/45-22,5 banden, automatisch vetsmeersysteem, overdrukvoorbereiding en natuurlijk verzorgden zij ook de opbouw en aansluiting van de Rototilt snelwissel en draaikantelstuk. Sitech voorzag de machine van Trimble Earthworks 3D GPS.

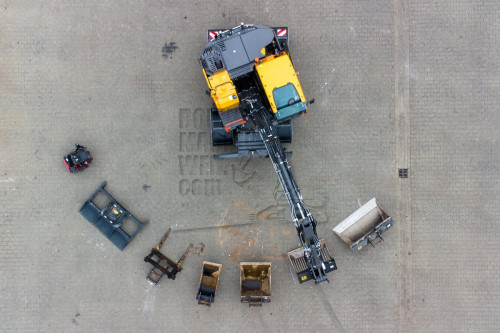

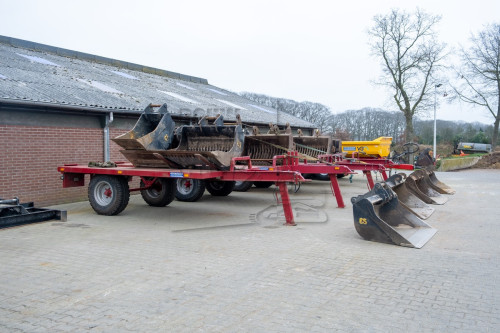

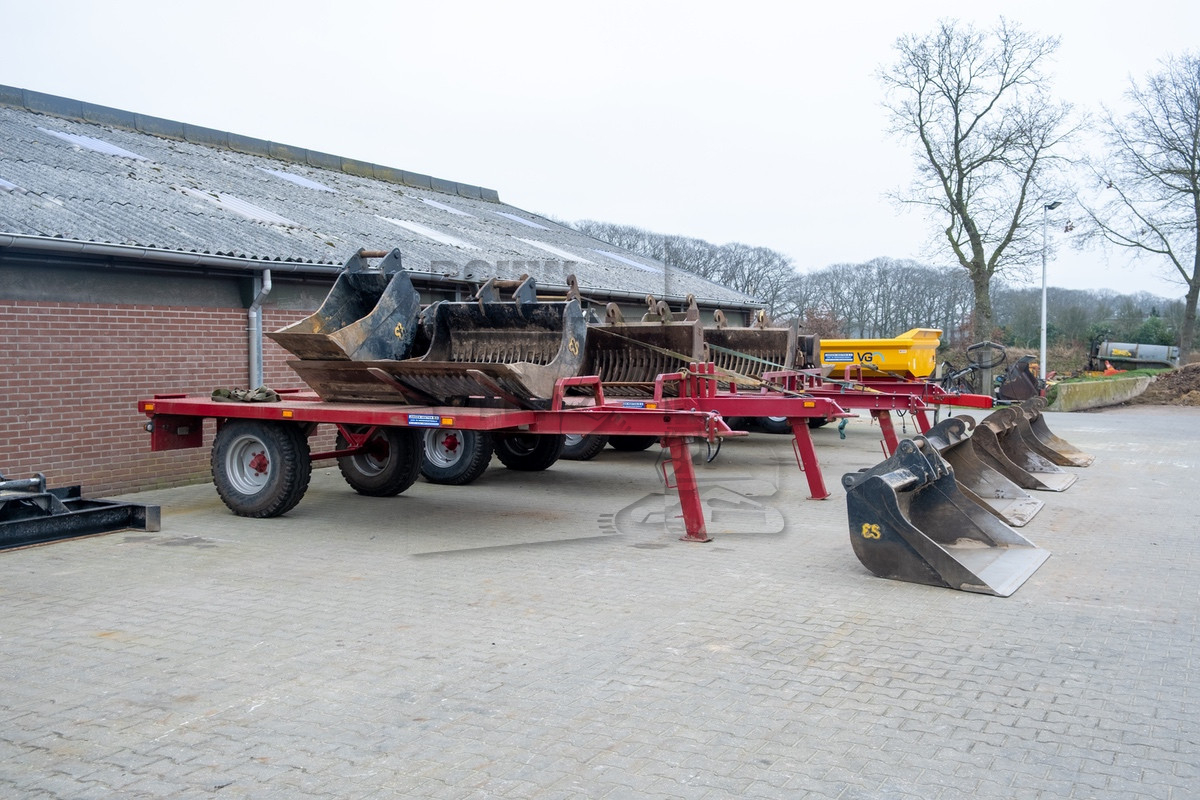

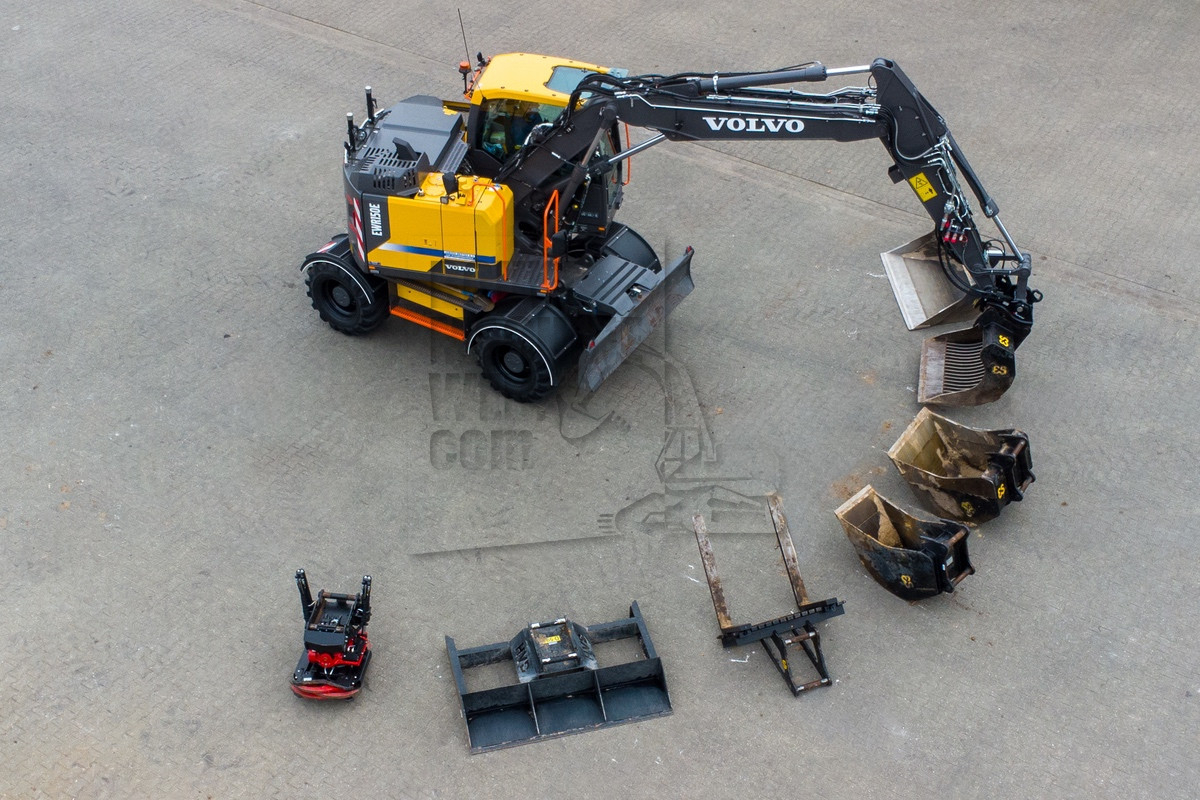

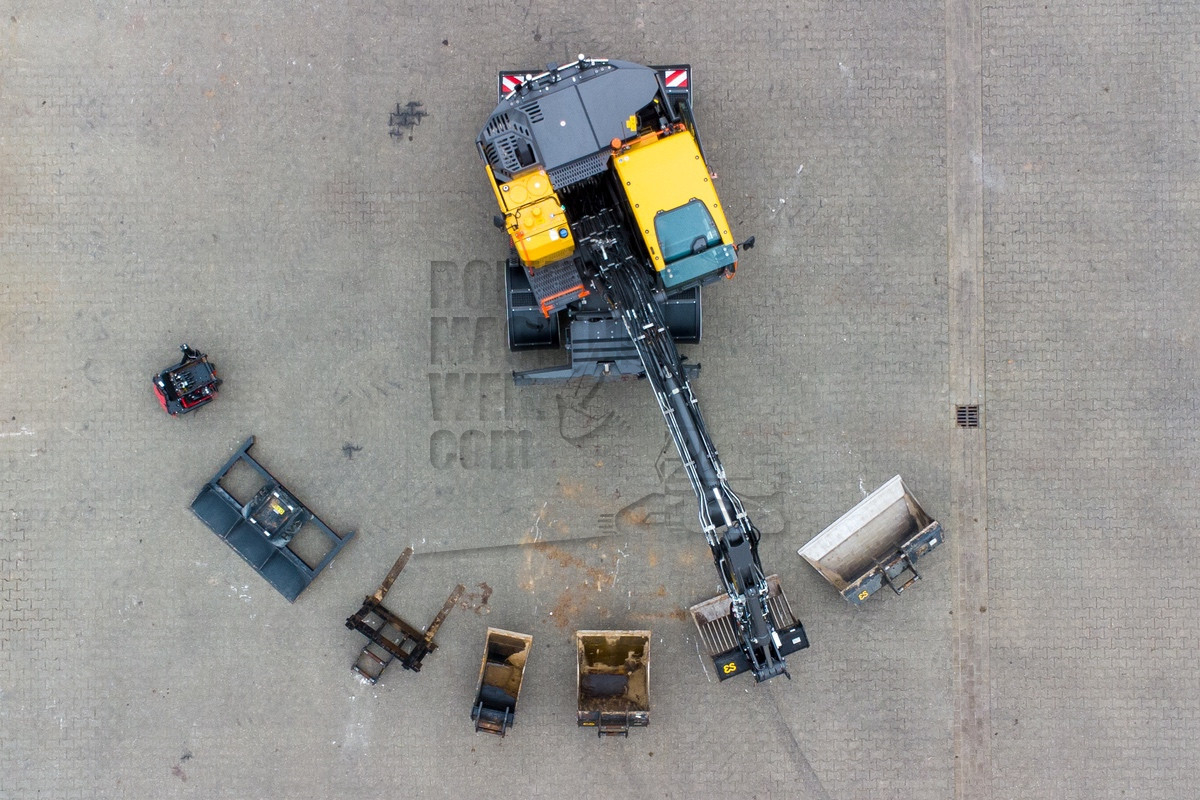

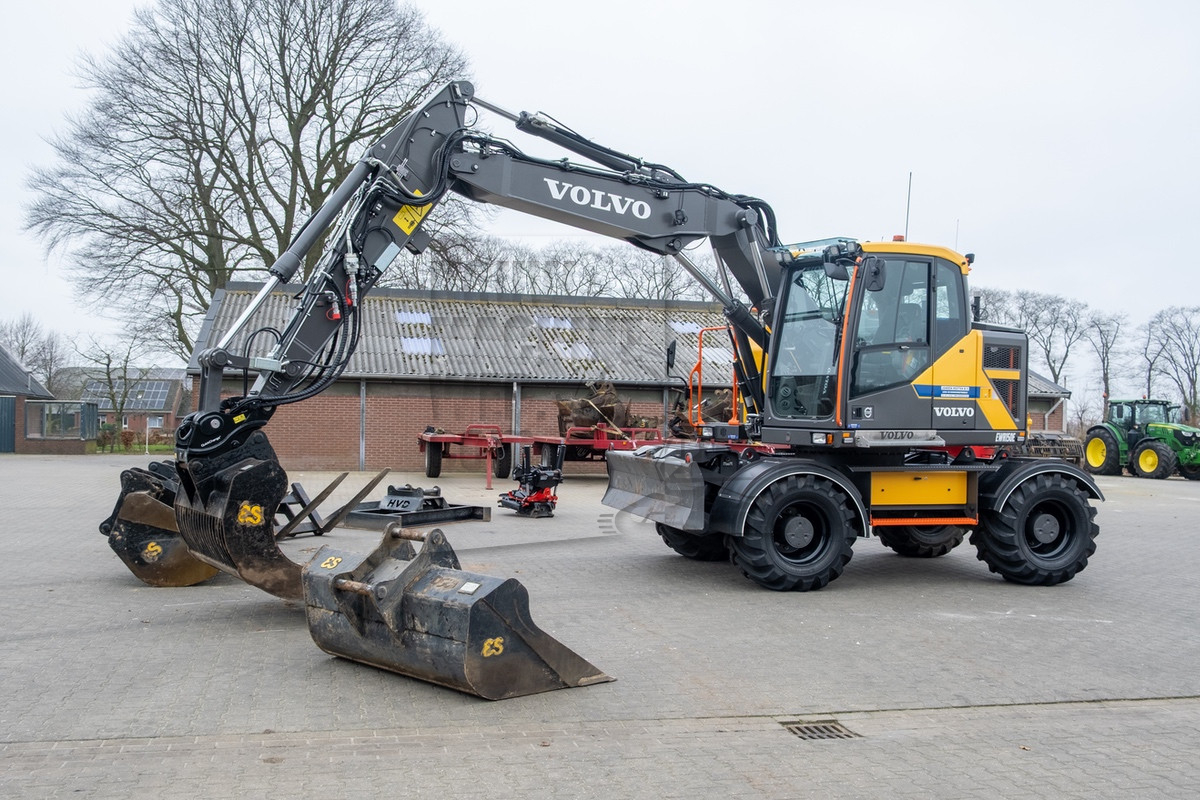

Om het geheel compleet te maken koos Jansen Heeten voor een geheel nieuwe set flattop-bakken met S60-opname van Eurosteel bestaande uit een tapse opschoonbak, dieplepelbak, smalle bak, puinriek, palletvorken en verloopsnelwissel van S60 naar CW30.

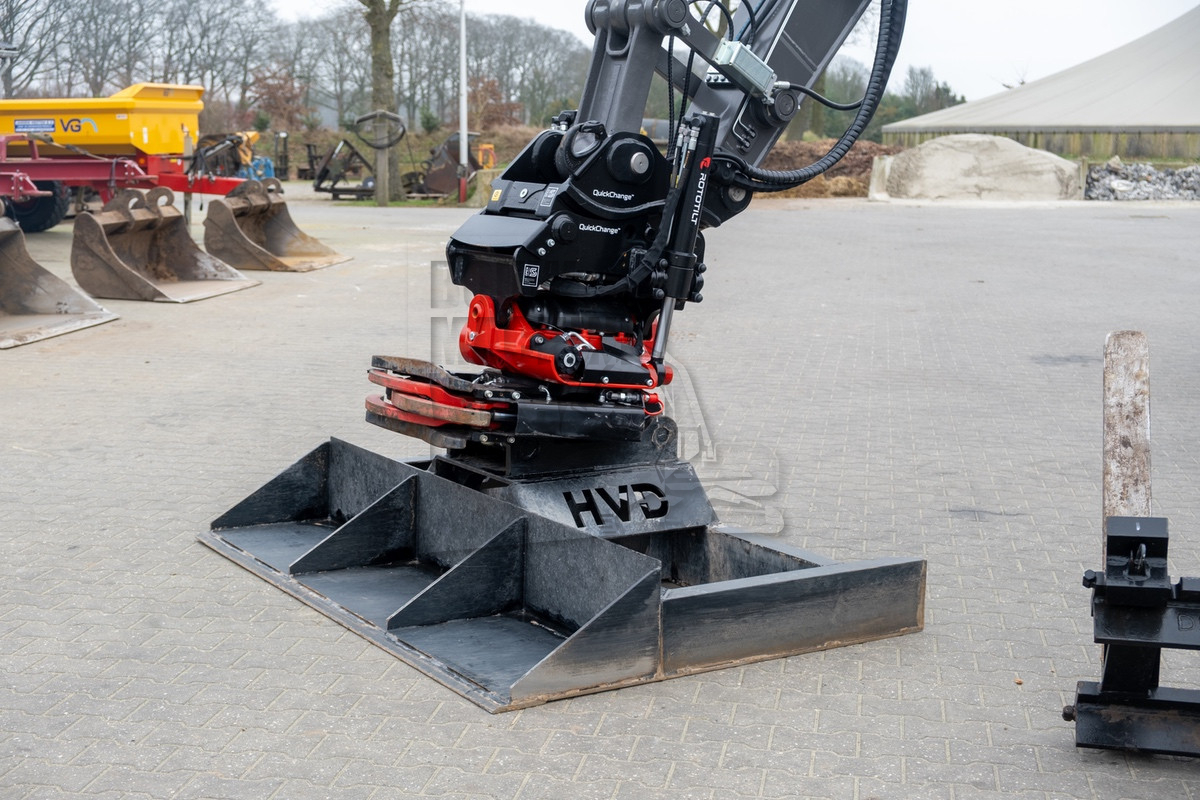

Bij HVD Las- en constructiewerk bestelde Jansen Heeten B.V. nog twee egalisatieframes voorzien van Hardox slijtstrippen en voorzetmes.
